Overrunning clutch ALPF7D7

Thông tin sản phẩm

GIỚI THIỆU

Loại ALP..F7D7 là loại bánh lăn tự do, khép kín, được làm kín và được hỗ trợ bằng cách sử dụng hai vòng bi 160 .. loạt. Thiết bị không được cung cấp dầu bôi trơn.
Sự kết hợp nắp này chủ yếu được sử dụng như một ly hợp chạy quá tốc hoặc lập chỉ mục như được hiển thị ở trang trên.

Một rãnh then hoa được gia công trên đường đua bên ngoài để kết nối với ổ đĩa hoặc bộ phận dẫn động được đặt chính giữa ở bên ngoài của nó. Nắp D7 được sử dụng để đóng thiết bị. Nó được trang bị hai vít để đổ dầu, xả và cấp. Phớt trục là loại vòng chữ V. Nắp và đệm kín đã được thiết kế để chống dầu với mômen cản tối thiểu.

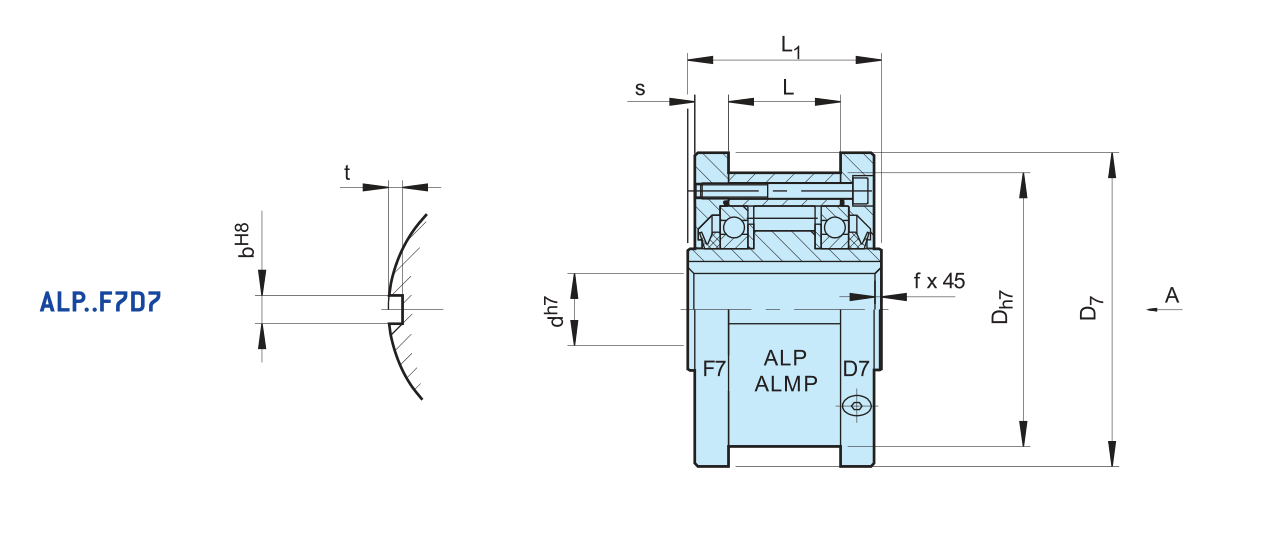

Type	Size		Overrunning speedsn										Weight	Drag torque
ALP..F7D7	d^H7	T_KN¹⁾	n_imax²⁾	n_amax³⁾	D_h7	L₁	D₇	s	L	b^H8	t	f		T_R
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	12	55	2500	7200	62	42	70	10.4	20	4	2.4	0.5	1	11
	15	125	1900	6500	68	52	76	11.4	28	5	2.9	0.8	1.4	15
	20	181	1600	5600	75	57	84	10.9	34	6	3.5	0.8	1.9	18
	25	288	1400	4500	90	60	99	11.9	35	8	4.1	1	2.8	36
	30	500	1300	4100	100	68	109	11.9	43	8	4.1	1	3.7	45
	35	725	1100	3800	110	74	119	13.4	45	10	4.7	1	4.7	60
	40	1025	950	3400	125	86	135	15.4	53	12	4.9	1.5	7.1	84
	45	1125	900	3200	130	86	140	15.4	53	14	5.5	1.5	7.4	94
	50	2125	850	2800	150	92	160	12.9	64	14	5.5	1.5	10.4	128
	55	2625	720	2650	160	104	170	17.5	66	16	6.2	2	13.4	150
	60	3500	680	2450	170	114	182	16.5	78	18	6.8	2	15.9	160
	70	5750	580	2150	190	134	202	18	95	20	7.4	2.5	20.8	360
	80	8500	480	1900	210	144	222	20.5	100	22	8.5	2.5	27.1	360
	90	14500	380	1700	230	158	242	20	115	25	8.7	3	39.4	680
	100	20000	350	1450	270	182	282	28.5	120	28	9.9	3	66.4	880
	120	31250	250	1250	310	202	322	22.5	152	32	11.1	3	91.5	1200
	150	70000	180	980	400	246	412	31	180	36	12.3	4	187	1350
	200	175000	120	750	520	326	540	40	240	45	15	5	430	4200
	250	287500	100	620	610	396	630	45	300	45	15	5	688	6500
ALMP F7D7	25	388	1100	2800	90	60	99	11.9	35	8	4.1	1	2.9	41
	30	588	1000	2500	100	68	109	11.9	43	8	4.1	1	3.85	64
	35	838	900	2400	110	74	119	13.4	45	10	4.7	1	4.9	76

LƯU Ý

1) T max = 2 & lần; T KN
& raquo; Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Khi đặt hàng, vui lòng chỉ định hướng quay được nhìn thấy
từ mũi tên & bdquo; A & ldquo ;: & bdquo; R & ldquo; Cuộc đua bên trong vượt qua theo chiều kim đồng hồ
hướng, & bdquo; L & ldquo; Cuộc đua bên trong vượt qua ngược chiều kim đồng hồ
hướng đi
& raquo; Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19

MOUNTING EXAMPLE
